高頻直線振動篩介紹

高頻直線振動篩振動電機的轉速為3000r/min，正是因?yàn)楦哳l率高頻直線振動篩的電機轉速高，篩機的振頻也高，單位時間內處理的物料就越多，所以產量方面比普通直線振動篩高。

高頻直線振動篩特點

1、由于高頻直線振動篩采用高頻率、高振次、高轉速的動能裝置，可以篩分超過400目以上的物料。

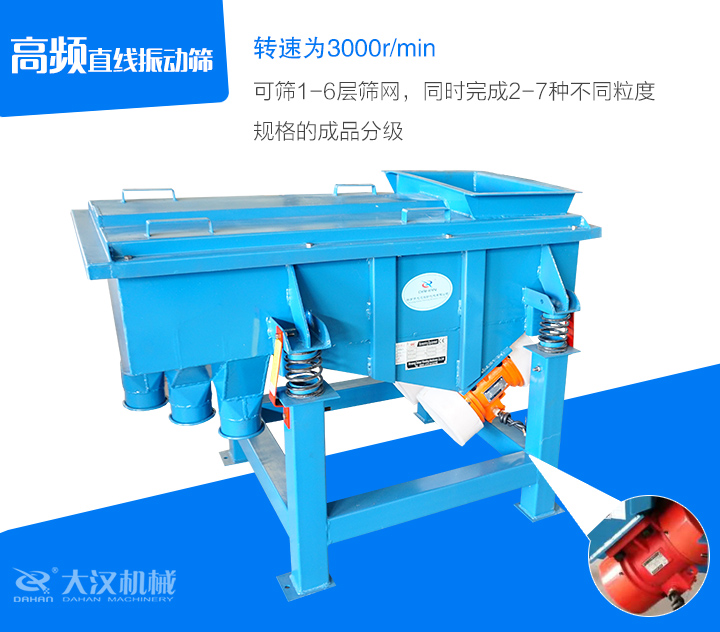

2、轉速為3000轉/分。比一般直線振動篩電機轉速高出一倍，篩分效率高。

3、雙電機驅動，產量大，耗能低。

4、密封嚴謹，可減少粉狀物料飛揚造成的粉塵污染，減少顆粒狀物飛濺。

5、可篩1-6層篩網，同時完成2-7種不同粒度規格的成品分級。

高頻直線振動篩結構

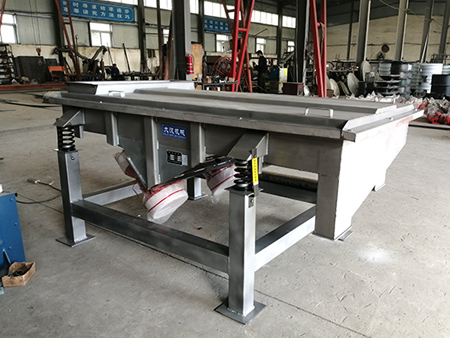

高頻直線振動篩主要是由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等結構組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。可以配合蓋子防止灰塵的進入，也可以防止粉粒物料在篩分時的擴散。

篩框：由松木或變形量較小的木材制成。主要是對篩網起到支撐作用。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網，具體的材質要結合物料的特性來選擇，主要是對物料起到分級作用。

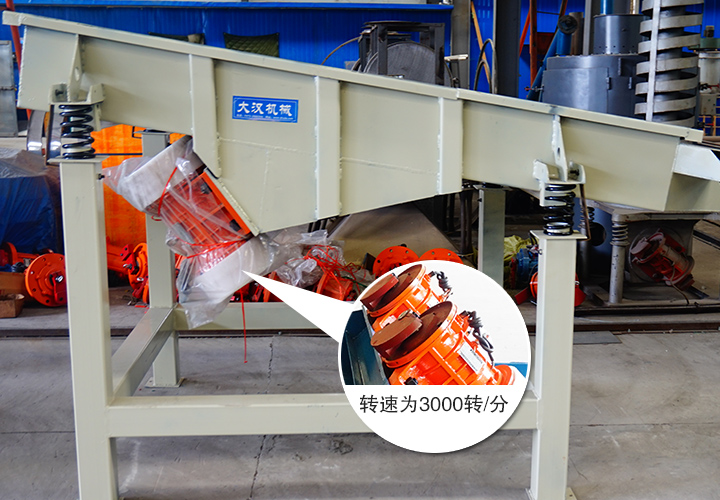

振動電機：是主要振動源，通過振動電機激振力的作用使物料在篩面上運動。

電機臺座：安裝固定振動電機。

減振彈簧：減震彈簧的安放位置就是在篩體和篩座之間。一方面降低了噪音，另一方面保護了機器。

支架：由四個支柱和兩個槽鋼組成，對篩體部分進行支撐，保證篩體的穩固。安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

高頻直線振動篩工作原理

高頻直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

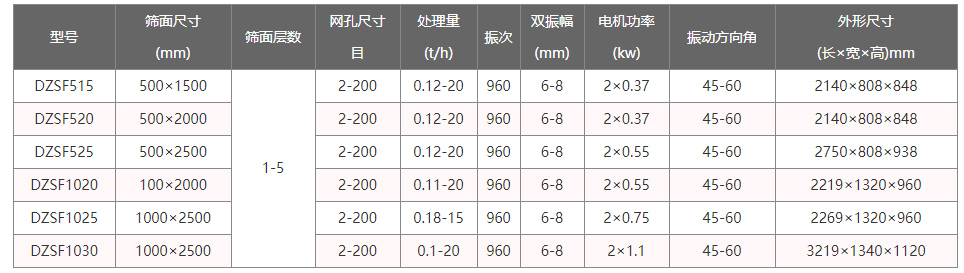

高頻直線振動篩技術參數
